Ограничители перенапряжений для защиты электрооборудования с номинальным напряжением 110 … 220 кВ |
||||
| Тип ОПН | ОПН – У – Х / Х – 2УХЛ 1 | ОПН – У – Х / Х – 3УХЛ 1 | ОПН – У – Х / Х – 2УХЛ 1 | ОПН – У – Х / Х – 3УХЛ 1 |
| Класс напряжения сети, кВ | 110 | 110 | 220 | 220 |
| Номинальный разрядный ток, кА | 10 | 10 | 10 | 10 |
| Максимальная амплитуда импульса большого тока (импульс 4 / 10),кА | 100 | 100 | 100 | 100 |
| Пропускная способность | 680А / 2мс | 1000А / 2мс | 680А / 2мс | 1000А / 2мс |
| Класс разряда линии по СТ МЭК 60 099 - 4 | 2 | 3 | 2 | 3 |
| Удельная энергия, поглощаемая ОПН, кДж / кВ Uнд | 5,2 | 8,8 | 5,2 | 8,8 |
| Взрывобезопасность, кА | 65 | 65 | 65 | 65 |
| Климатические внешние воздействующие факторы по ГОСТ 15150 | Для видов климатического исполнения – УХЛ1 и Т1 (наружная установка). Высота установки над уровнем моря до 2000м | |||
| Применение | Распределительные сети 110 кВ переменного тока частоты 48 – 62 Гц с заземленной нейтралью | Распределительные сети 220 кВ переменного тока частоты 48 – 62 Гц с заземленной нейтралью | ||
| Каталог | ЛМЭ 010 - 02 | ЛМЭ 020 - 02 | ЛМЭ 011 - 02 | ЛМЭ 021 - 02 |

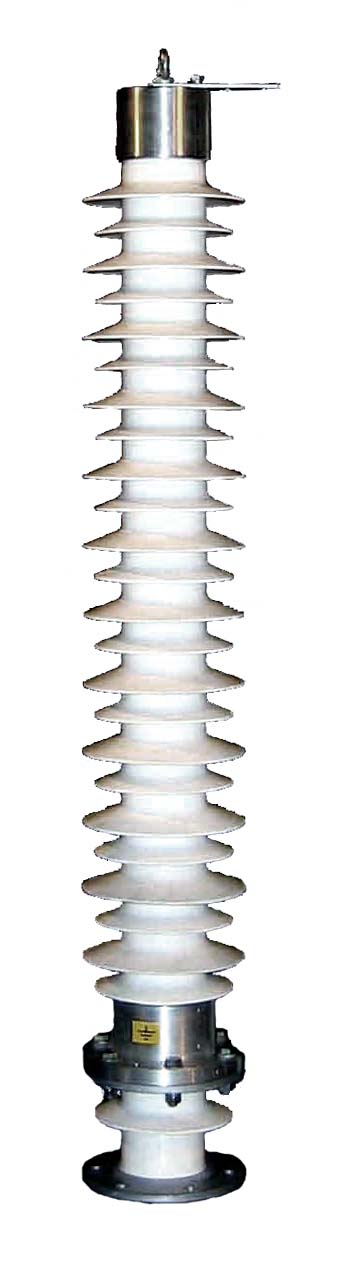

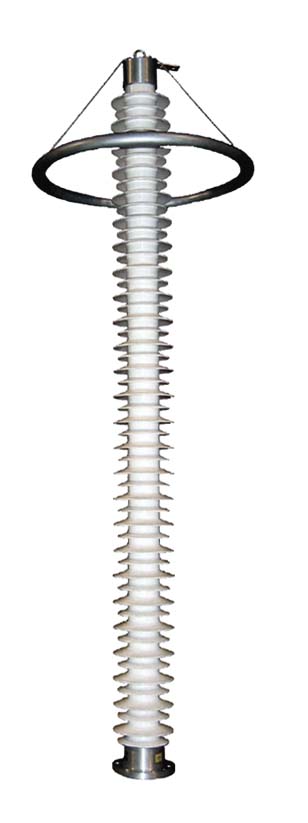

| Фото |  |
 |
||
|
|
||||
|
